Lắp đặt thiết bị tại xưởng sao cho an toàn và nhanh chóng là mối quan tâm của cả đơn vị cung cấp lẫn khách hàng. Bài viết này chúng tôi xin trình bày 8 bước lắp đặt cẩu quay cơ bản mà công ty cổ phần thiết bị nâng hạ Hà Nội (HAN) đang thực hiện.
Các bước lắp dựng cẩu quay từ cơ bản đến chi tiết
Bước 1: Cố định tấm đế của chân cổng vào móng xưởng
- Xác định khu vực cần lắp đặt chân cổng.
- Đo kiểm và đánh dấu vị trí trên nền xưởng.
- Đặt để thép lên trên vị trí đã xác nhận.
- Khoan 16 lỗ cách đều nhau xuyên qua tấm thép và móng
- Bắt bu lông, siết cố định tấm đế vào móng.
Bước 2: Lắp đặt cột đỡ vào đế móng
- Dùng cầu trục hoặc xe cẩu tự hành di chuyển chân cẩu quay đến vị trí đế móng.
- Căn chỉnh chân cẩu vào vị trí tâm của đế.
- Dùng thước đo ni vô để xác định mức độ thẳng đứng của cột.

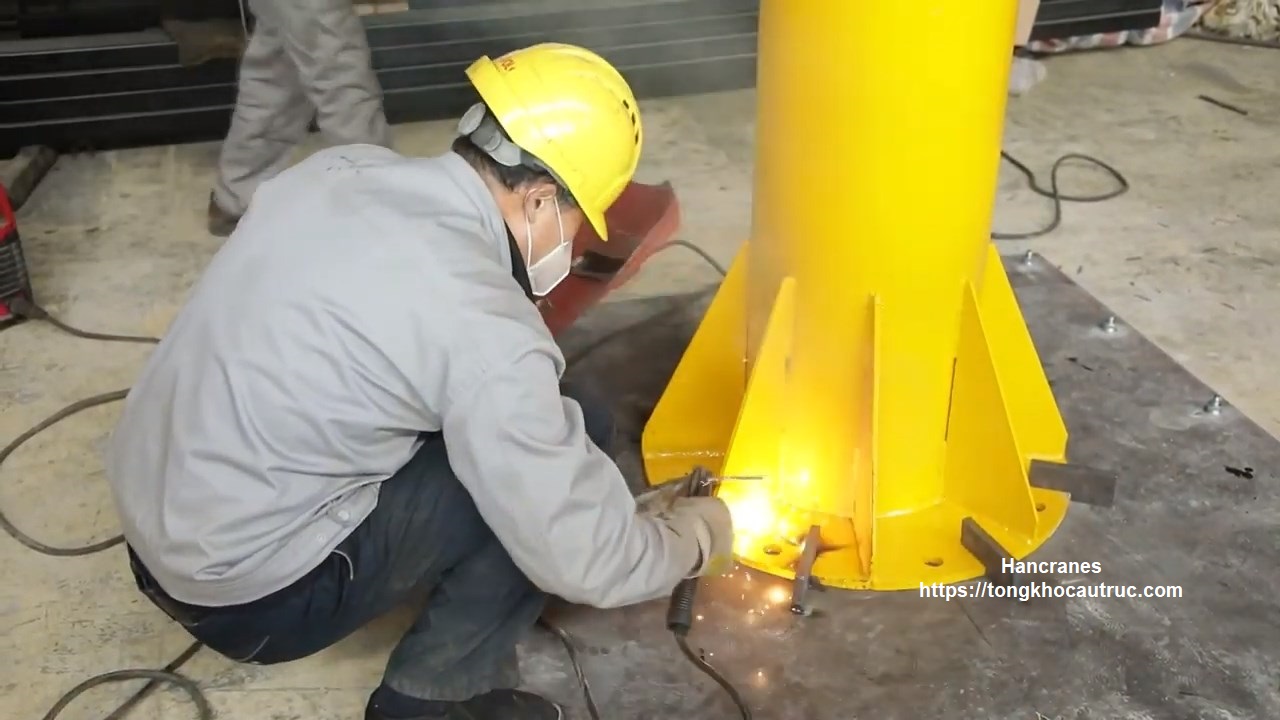

- Hàn các tay kẹp và bắt bu lông để cố định chân cổng.
Bước 3: Tổ hợp dầm quay của cầu trục dưới sàn
- Chuẩn bị 1 giá đỡ phẳng.
- Gác một bên đầu dầm lên giá đỡ sau cho dầm nằm trên song song với nền xưởng
- Đo độ rộng của tấm đáy dầm quay.
- Đo khoảng cách giữa 2 bánh xe của pa lăng.
- Tháo một bên bánh xe bị động của pa lăng.
- Dùng xe nâng, nâng và đưa pa lăng lên sát với dầm quay sao cho bánh xe chủ động ăn khớp với tấm dưới của dầm.
- Lắp cụm bánh xe chủ động, căn chỉnh và xiết bu lông.
Bước 4: Thiết đặt hệ điện ngang
- Lắp thanh thép chữ L treo cáp vào dầm quay và siết cố định bằng bu lông
- Lắp dây treo cáp, căng cáp, ròng rọc.
- Luồn dây điện nguồn và điện điều khiển vào ròng rọc
Bước 5: Kết nối động cơ truyền chuyển động quay cho cẩu
- Lắp hộp số động cơ vào hệ bánh răng quay của cẩu sao cho ăn khớp
- Siết chặt các bu lông cố định động cơ
Bước 6: Lắp tủ điện điều khiển và chạy thử cẩu dưới sàn
- Hàn thanh đỡ tủ điện lên một phía đầu dầm quay
- Cố định tủ điện lên thanh đỡ bằng bu lông.
- Đấu nối điện nguồn và điện điều khiển cho tủ điện.
- Cấp nguồn tạm cho thiết bị
- Chạy thử các chức năng nâng, hạ, quay và phanh hãm
Bước 7: Lắp đặt dầm chính lên trên chân cẩu
- Sử dụng cầu trục khác nâng dầm chính đặt đỉnh của chân cẩu.
- Siết chặt bu lông cố định chân cổng với dầm
Bước 8: Hoàn thành lắp đặt cẩu quay
- Cấp nguồn điện cho thiết bị
- Kiểm tra lần nữa tình trạng an toàn của thiết bị
- Hoàn thành lắp đặt cẩu quay, vận hành thử thiết bị ở trạng thái có tải và không tải
- Chuẩn bị các hồ sơ kỹ thuật, hồ sơ nghiệm thu và lên kế hoạch cho buổi thử tải chính thức với các bên liên quan.
Kết luận
Cẩu quay là một trong những loại thiết bị nâng có thể được lắp đặt cho các ứng dụng trong nhà hoặc ngoài trời. Cẩu quay có dải tải trọng từ vài trăm kg tới vài tấn với khả năng quay 360° tùy thuộc vào vị trí của chúng. Lợi ích chính của cẩu quay là không bị hạn chế về vị trí, phạm vi quay lớn, công suất cao và tầm với xa. Do nhu cầu và mức độ phổ biến của cẩu quay là rất lớn nên quy trình lắp đặt cẩu quay hiện rất được quan tâm và chú trọng.
Công ty cầu trục HAN nhận gia công, lắp đặt cẩu quay có tải trọng từ 500kg tới 10 tấn với các thiết kế khác nhau phù hợp với từng nhu cầu riêng biệt của khách hàng.
