Cầu trục phòng sạch; ứng dụng, tính năng và đặc điểm thiết bị

cau truc phong sach 2

Cầu trục phòng sạch là thiết bị nâng hạ được lắp đặt trong môi trường phòng sạch với yêu cầu vô cùng khắt khe đảm bảo tất cả các yêu cầu về độ sạch theo quy định của phòng sạch.

Ứng dụng của cầu trục phòng sạch

Cầu trục phòng sạch được sử dụng rộng rãi trong các ứng dụng bao gồm công nghiệp hàng không vũ trụ, công nghiệp hóa chất có độ tinh khiết cao, công nghiệp năng lượng nguyên tử, sản phẩm quang từ, phòng thí nghiệm, vi điện tử, thiết bị y tế, thực phẩm, kỹ thuật sinh học, bộ pin, quang điện, màn hình LCD và các lĩnh vực khác yêu cầu môi trường nhà xưởng sạch sẽ, v.v.

cau truc phong sach 1
6 bộ cầu trục phòng sạch đang được hoàn thiện trước khi xuất xưởng

Thông số kỹ thuật chính của cầu trục phòng sạch

  • Loại cầu trục: cầu trục cho phòng sạch
  • Sức nâng của cầu trục phòng sạch: 0,5~20 tấn, có thể là cầu trục 1 tấn, cầu trục 2 tấn v…v
  • Khẩu độ của cầu trục: 5~31,5m
  • Chiều cao nâng của cầu trục: 2~18m*
  • Trình độ làm việc của cầu trục: A3~A5*
cau truc phong sach 2
Cầu trục phòng sạch 2 tấn lắp đặt trong môi trường phòng sạch

Các tính năng của cầu trục phòng sạch

  • An toàn và đáng tin cậy: cầu trục dành cho phòng sạch có yêu cầu khắt khe hơn nhiều về lựa chọn thành phần so với các sản phẩm cầu trục tiêu chuẩn và chúng sử dụng động cơ nâng và bộ giảm tốc được chế tạo đặc biệt.
  • Cấu trúc nhỏ gọn: Các giải pháp vật liệu tốt hơn được cung cấp cho khách hàng nhờ thiết kế nhẹ, mô-đun và nhỏ gọn này. Thiết kế cấu trúc nhỏ gọn cho phép xe đẩy nâng tải có cùng chiều cao từ các hướng khác nhau phù hợp với đặc điểm cấu trúc đặc biệt bên trong phòng sạch.
  • Định vị chính xác: Chuyển động chính xác của cầu trục phòng sạch trên cao đảm bảo không có rung động hoặc thay đổi môi trường nào có thể ảnh hưởng đến các bộ phận.
  • Sạch sẽ và thân thiện với môi trường: Theo yêu cầu nghiêm ngặt về môi trường không có bụi, cầu trục bao gồm những bộ phận không dễ tạo ra hạt. Với các bộ phận có thể tạo ra các hạt nhỏ sẽ được bao kín để ngăn các hạt rò rỉ ra ngoài và làm nhiễm bẩn các phôi hoặc sản phẩm khác trong xưởng. Đồng thời, thiết kế không cần bảo trì được sử dụng cho các bộ phận cần bôi trơn, chẳng hạn như vòng bi, và các biện pháp chống rò rỉ được sử dụng để ngăn dầu nhỏ giọt.
cau truc phong sach 5

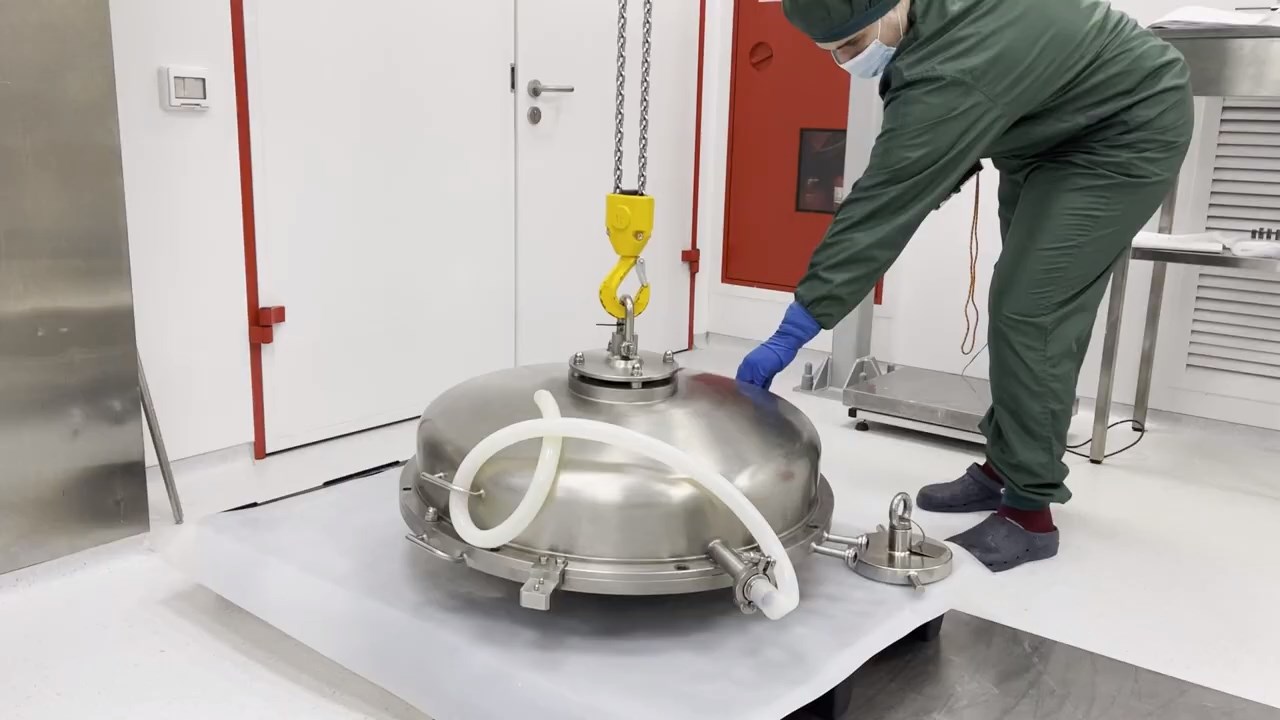

Người vận hành đang sử dụng cầu trục phòng sạch để cẩu hàng trong phòng sạch

Đặc điểm các bộ phận của cầu trục phòng sạch

Phần kết cấu thép và các thiết bị cơ khí của cầu trục phòng sạch

  • Móc bằng thép không gỉ hoặc mạ crom, thiết kế kiểu Đức, kích thước nhỏ, vẻ ngoài xinh xắn.
  • Tránh ô nhiễm phòng sạch với rỉ sét.
  • Hộp xích được làm bằng thép không gỉ hoặc nylon, cả hai đều có độ dẻo và khả năng chịu nén cao. Chống mài mòn và ăn mòn.
  • Xích sử dụng xích tải bằng thép hợp kim mạ niken nguyên bản, vỏ xích có nắp chống bụi làm bằng vải ba lớp, kích thước nén nhỏ và tác động lên kích thước giới hạn trên là nhỏ, tránh ô nhiễm dầu hiệu quả.
  • Thân chính của vận thăng được bảo vệ bằng vỏ thép không gỉ, giúp ngăn chặn bụi và dầu rơi xuống đất một cách hiệu quả và đạt được mục đích làm sạch.
  • Động cơ và bộ giảm tốc sử dụng thiết kế khép kín hoàn toàn, có cấu trúc nhỏ gọn, không rò rỉ dầu, thiết kế không cần bảo trì.
  • Bánh xe chạy được làm bằng thép không gỉ hoặc nylon có độ bền cao nhằm hạn chế tối đa các hạt bụi sinh ra do ma sát.
  • Vòng bi và các bộ phận chuyển động tương đối của bộ bánh xe được thiết kế với cấu trúc khép kín hoàn toàn không cần bảo trì.
  • Chảo dầu được thiết kế theo cơ cấu vận hành để ngăn chặn các hạt dầu rơi ra khỏi cơ cấu vận hành ở mức độ lớn nhất.
  • Đường ray của xe đẩy lớn và nhỏ được làm bằng đường ray thép không gỉ vuông phù hợp với độ sạch sẽ và nhu cầu, đồng thời các tấm thép không gỉ cũng có thể được sử dụng làm đường ray. Điều này đảm bảo đường ray không bị rỉ sét theo thời gian và không gây ô nhiễm môi trường.
  • Bộ đệm được làm bằng chất đàn hồi đúc hiệu suất cao, có khả năng chống axit và kiềm, chống lão hóa và không dễ làm hỏng cầu sau khi va chạm. Chúng cũng có thiết kế khép kín hoàn toàn, xử lý bề mặt đặc biệt và lớp phủ chống tĩnh điện đặc biệt, có thể ngăn chặn hiệu quả các hạt ô nhiễm tự tạo ra và ngăn chặn các hạt ô nhiễm bên ngoài hấp thụ.
  • Kết cấu thép cũng có thể được làm bằng thép không gỉ tùy thuộc vào ngành công nghiệp và môi trường.
  • Bề mặt dầm cầu trục được sơn bằng sơn chống tĩnh điện chống ăn mòn và chịu dầu, có thiết bị nối đất tĩnh điện không hút bụi do tĩnh điện.
  • Các bộ phận tiếp xúc với cơ cấu vận hành đều được làm bằng thép không gỉ, có khả năng chống mài mòn, không rỉ sét hay gây ô nhiễm môi trường.
  • Bộ phận kết nối chính là bu lông inox hoặc bu lông Dacromet, có hình thức đẹp và không bị rỉ sét.
cau truc phong sach 4
Cận cảnh một đầu dầm cầu trục phòng sạch

Các thiết bị điện và điện tử của cầu trục phòng sạch

  • Hệ thống điều khiển điện có cấp độ bảo vệ IP55, bề mặt được phun nhựa hoặc thép không gỉ.
  • Bộ nguồn của xe đẩy sử dụng dây kéo được thiết kế đặc biệt cho phòng sạch, có đặc tính an toàn, độ ồn thấp và chống mài mòn. Thép không gỉ được sử dụng làm rãnh dẫn hướng dây kéo.
  • Nguồn điện của cầu trục là một đường tiếp xúc trượt hình ống, có bộ phận ma sát bên trong đường trượt và rãnh chống bụi được bổ sung ở khe hở bên ngoài để ngăn bụi tràn vào.
  • Do yêu cầu về môi trường nên sử dụng điều khiển từ xa cho chế độ hoạt động của cầu trục phòng sạch để giảm thiểu khả năng ma sát nhiều nhất có thể.
