Thông tin dự án
Công ty thép Đông Bang Việt Nam tại Hải Dương cần cầu trục để nâng hạ đóng gói sản xuất phôi thép cuộn.
Cầu trục được thiết kế khá đơn giản chỉ gồm 1 cấp tốc độ, dầm đơn, ray được bố trí cùng với trục nhà xưởng nên thời gian thi công nhanh chỉ trong 15 ngày.
Toàn bộ linh kiện và thiết bị an toàn nhập khẩu sử dụng công nghệ điện từ nên có độ chính xác cao.
Thông số cầu trục

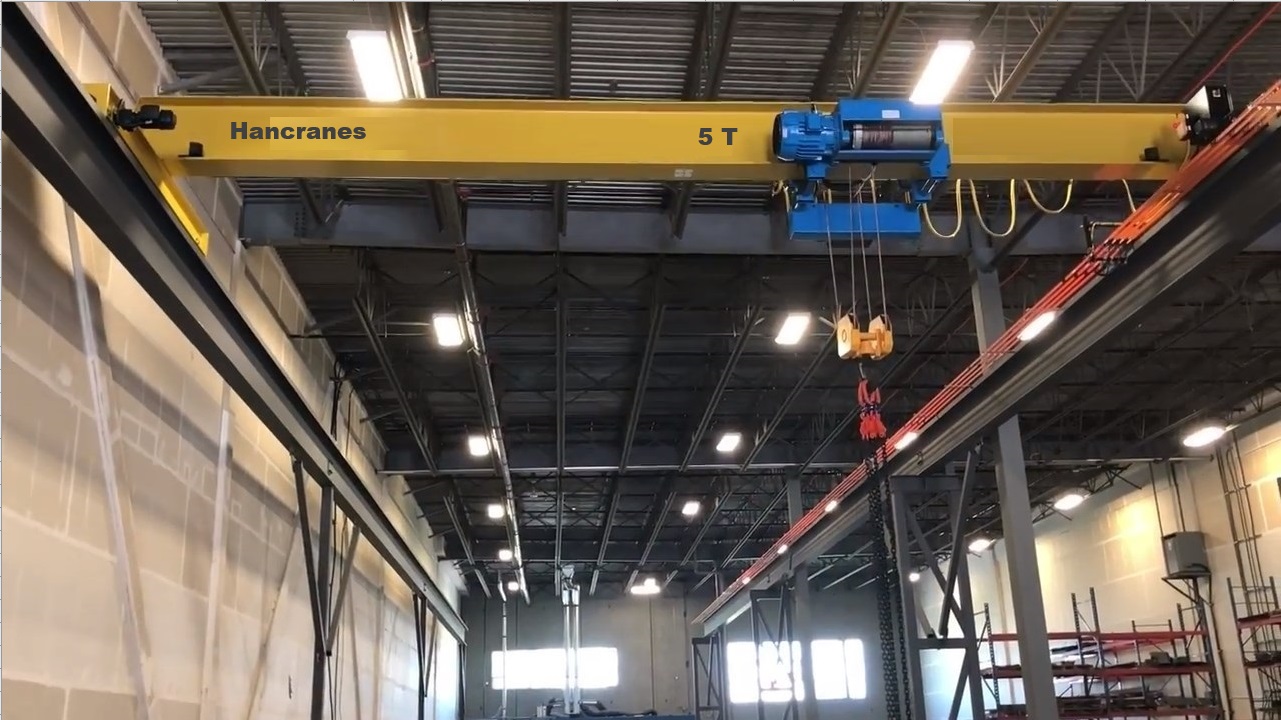

Cầu trục dầm đơn 5 tấn khẩu độ Lk=15 m sử dụng để nâng hạ các khay hàng mã cẩu từ 1 đến 5 tấn.
Cầu trục dàm đơn Q = 5 tấn, LK= 15 m trang bị cho nhà công nghiệp, sai số cho phép của khoảng cách tâm 2 đường ray cầu trục từ -5 mm đến +5mm.
A | THÔNG SỐ CẦU TRỤC | ||
1 | Loại thiết bị | Cầu trục dầm đơn | |
2 | Số lượng | 01 bộ | |
3 | Tải trọng nâng | 5 tấn | |
4 | Khẩu độ cầu trục | 15 mét | |
5 | Chiều cao nâng | 6 mét | |
6 | Chiều dài đường ray | 50 mét | |
7 | Tốc độ di chuyển | 20 m/ph | |
8 | Động cơ di chuyển | 2×0,75 kw | |
B | THÔNG SỐ PA LĂNG | ||
1 | Xuất xứ | Hàn Quốc | |
2 | Mã hiệu | SM5 H6 MH | |
3 | Tải trọng nâng móc | 5 tấn | |
4 | Chiều cao nâng | 6 mét | |
5 | Cơ cấu nâng hạ
pa lăng |
Động cơ nâng hạ | 4,7 M/ Phút |
6 | 5,5 kw | ||
7 | Phanh | Điện từ | |
8 | Điều khiển | Contactor | |
9 | Cơ cấu di chuyển
pa lăng |
Tốc độ di chuyển | 20 m/ph |
10 | Động cơ di chuyển | 0,75 Kw | |
11 | Phanh | Điện từ | |
12 | Điều khiển | Contactor | |
13 | Điện áp sử dụng | 3 pha 380 V 50HZ | |
14 | Điện áp điều khiển | 48 V | |
15 | Thiết bị an toàn | Hạn chế quá tải điện tử | |
16 | Hạn chế hành trình nâng | ||
C | HỆ THỐNG CẤP ĐIỆN | ||
1 | Cấp điện nguồn cho cầu trục | 3 pha 380V 50 A Dạng thanh quẹt | |
2 | Cấp điện cho pa lẳng | Cáp dẹt trolly chạy máng C | |
D | KẾT CẤU THÉP | ||
1 | Kết cấu dầm | Dạng hộp | |
2 | Tiêu chuẩn thiết kế, chế tạo | TCVN 4244 – 2005 |
TT | Tên chỉ tiêu | Đơn vị | Ký hiệu | Giá trị |
1 | Tải trọng | Tấn | Q | 5 |
2 | Khẩu độ cầu trục | m | Lk | 15 |
3 | Chế độ làm việc | FEM/ISO | ||
4 | Điện áp vận hành | V | U | 3 pha 380V |
5 | Điện áp điều khiển | V | U | 48 |
6 | Điện áp chiếu sáng | V | – | |
7 | Điện áp tín hiệu | V | – | |
8 | Kích thước mặt cắt dầm chính | mm | HxB | 300/12×800/6 |
9 | Tâm ray xe con | mm | B | 350 |
10 | Tự trọng cầu trục | Kg | G | 4000 |
XE CON | ||||
Tời nâng chính 3T | ||||
11 | Model: | SM5 H6 MH | ||
12 | Chiều cao nâng | m | Hn | 12 |
13 | Vận tốc tời nâng | m/ph | V | 4,7 |
14 | Công suất động cơ nâng | KW | N | 5,5 |
Di chuyển xe con | ||||
15 | Vận tốc di chuyển xe con | m/ph | Vxc | 20 |
16 | Công suất động cơ di chuyển xe con | KW | N | 0,75 |
17 | Đường kính bánh xe | mm | Dxc | 200 |
18 | Phanh di chuyển xe con | Điện từ | 1 | |
DI CHUYỂN CẦU TRỤC | ||||
19 | Tốc độ di chuyển cầu trục | m/ph | Vc | 20 |
20 | Model: | |||
21 | Công suất động cơ | KW | N | 2×0,75 |
22 | Tỷ số truyền hộp số | i | 1/16.3 | |
23 | Bôi trơn hộp số: | Bằng mỡ | ||
24 | Đường kính bánh xe | mm | D | 200 |
25 | Phanh di chuyển cầu trục | Điện từ | 2 |
