Cổng trục 1 tấn 2 tấn 3 tấn 5 tấn 10 tấn 15 tấn đến 30 tấn

Cổng trục là một loại máy móc nâng hạ linh hoạt và đáng tin cậy được sử dụng trong nhiều cơ sở công nghiệp và kỹ thuật. Các thành phần chính của cổng trục cho phép nó được sử dụng một cách an toàn và hiệu quả, làm cho nó trở thành một lựa chọn lý tưởng để dễ dàng di chuyển các vật dụng lớn, cồng kềnh. Công ty CP thiết bị nâng hạ Hà Nội (HAN) cung cấp dải tải trọng nâng đa dạng từ cổng trục 500kg, 1 tấn, 2 tấn, cổng trục 3 tấn đến 30 tấn

Dải thông số kỹ thuật cổng trục

• Tải trọng nâng hạ: từ 500kg đến 30 tấn tùy theo loại dầm
• Loại dầm: dầm đôi hoặc dầm đơn
• Dải khẩu độ từ 8m đến 35m
• Dải tốc độ nâng từ 2.7m/phút đến 20m/phút
• Dải tốc độ di chuyển từ 8m/phút đến 40m/phút
• Bánh xe dầm biên có đường kính từ 160mm đến 500mm
• Động cơ di chuyển từ 1.5kw đến 5.6kw
• Hệ cấp điện dọc: Tang quấn cáp đối trọng hoặc cáp điện dọc 3Px 60A, 3P x 100A, 3P x 150A
• Hệ cấp điện ngang: ray C, cáp dẹt
• Hệ điều khiển điện: contactor hoặc biến tần hoặc PLC
• Hệ điều khiển vận hành: điều khiển dây tay bấm, điều khiển từ xa, điều khiển cabin

Mẫu cổng trục mà công ty CP thiết bị nâng Hà Nội cung cấp

• Cổng trục dầm đơn 500kg, 1 tấn, 2 tấn, 3 tấn, 5 tấn, 7.5 tấn, 10 tấn
• Cổng trục dầm đôi 3 tấn, 7.5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn
• Bán cổng trục dầm đơn 500kg, 1 tấn, 2 tấn, 3 tấn, 5 tấn, 7.5 tấn, 10 tấn
• Bán cổng trục dầm đôi 2 tấn, 3 tấn, 7.5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn
• Cổng trục đẩy tay dầm đơn 500kg, 1 tấn, 2 tấn, 3 tấn, 5 tấn, 7.5 tấn, 10 tấn

[Video] Cổng trục tải trọng nâng 15 tấn (7.5 +7.5) chuyên dụng, phi tiêu chuẩn do HAN chế tạo

• ĐỊa điểm lắp dựng: Cổng ty CP Kết cấu thép Vĩnh Tường, KCN Hà Trung, Thanh Hóa
• Số lượng sản phẩm: 3 bộ cổng trục trên một đường chạy.
• Thông số kỹ thuật: Tải trọng nâng: 15 tấn (7.5 + 7.5), Chiều cao nâng 6 mét, Khẩu độ 6 mét, Độ dài đường chạy 120m
• Đặc điểm: 2 pa lăng nhãn hiệu Sungdo tải trọng 7.5 tấn được gá trên cùng 1 trolley dầm hộp. Các pa lăng có thể điểu khiển độc lập hoặc đồng thời tùy theo mục đích sử dụng.
• Ứng dụng: được thiết kế đặc biệt và phi tiêu chuẩn để phục vụ cẩu tôn tấm một cách an toàn và hiệu quả.


Quy trình cung cấp một cổng trục mới:

Để có thể đảm bảo rằng sẽ cung cấp một thiết bị tốt nhất, phù hợp nhất với thiết kế riêng biệt cho từng ứng dụng của khách hàng, các quy trình dưới đây sẽ được chúng tôi triển khai ngay từ lúc bắt đầu đến khi hoàn thiện đơn hàng hoặc dự án.

• Nhận thông tin và xác nhận sơ bộ các yêu cầu của khách hàng .
• Khảo sát trực tiếp tại nhà máy hoặc xưởng sản xuất của khách hàng để đảm bảo các thông tin là chính xác và đưa là các giải pháp tối ưu.
• Xác nhận đặc điểm và lên phương án kỹ thuật và phát hành báo giá.
• Lập hồ sơ thiết kế và kỹ thuật bao gồm tải trọng bánh xe được tính toán do cần trục tác động, bản vẽ bố trí chung, bản vẽ dầm chính, chân cồng, các cụm block, bản vẽ điện và tải trọng tác dụng lên các kết cấu đỡ (sàn, tường, trần, v.v.)
• Khách hàng xác nhận, phê duyệt bản vẽ .
• Phát hành bản vẽ sản xuất cho bộ phận sản xuất kết cấu thép và bộ phận cơ điện của chúng tôi.
• Đặt hàng các thiết bị cho cổng trục (Palang, động cơ di chuyển, bảng điều khiển cầu trục, thiết bị điện)
• Đặt hàng nguyên liệu thô chẳng hạn như thép tấm, thép chữ I, thép chữ L hoặc thép hộp.
• Cắt vật liệu, hàn và chế tạo cổng trục.
• Kiểm tra chất lượng và kiểm tra kích thước để đảm bảo rằng dầm chính trục và chân cổng vuông góc. (Nếu dầm chính và chân cổng hoặc dầm biên bị chéo thì các bánh xe di chuyển dọc sẽ bị mòn thường xuyên và đây thường không phải là bộ phận cần được thay định kỳ).
• Sơn phủ các bộ phận của cổng trục. Đây thường là lớp hoàn thiện sơn ướt hoặc lớp hoàn thiện sơn tĩnh điện tùy thuộc vào kích thước tổng thể của thiết bị và môi trường vận hành.
• Lắp ráp và kiểm tra cổng trục, thử nghiệm trước khi vận chuyển.
• Hoàn thiện bộ hồ sơ kỹ thuật, bao gồm các tính toán thiết kế, bố trí chung và bản vẽ sản xuất, chứng chỉ truy xuất nguồn gốc vật liệu đầy đủ, hồ sơ  kiểm tra mối hàn, hồ sơ chạy thử tại nhà máy.
• Vận chuyển và giao thiết bị đến cơ sở lắp dựng.
• Lắp đặt và vận hành cổng trục, bao gồm thử tải, kiểm định theo yêu cầu.
• Đào tạo các nhân viên của đơn vị sử dụng làm quen với hệ thống cơ bản và cách sử dụng thiết bị một cách an toàn.
• Cùng chủ đầu tư ký kết biên bản nghiệm thu và bàn giao thiết bị.

Thời gian cung cấp thiết bị

• Trong vòng 15 ngày đối với cổng trục từ d10 tấn trở xuống
• Trong vòng 30 ngày đối với cổng trục trên 10 tấn đến 20 tấn
• Trong vòng 45 ngày đối với cổng trục trên 20 tấn

Bảo hành và dịch vụ bảo trì

• Bảo hành 1 năm đối với toàn bộ cổng trục bao gồm cả kết cấu thép và thiết bị cùng hệ điều khiển.
• Để đảm bảo thời gian chết do dừng máy ngắn cho đơn vị sử dụng, khi nhận được liên lạc của đơn vị sử dụng về sự cố thiết bị, trong vòng 24h kể cả thứ 7 hoặc chủ nhật, kỹ thuật viên của chúng tôi sẽ có mặt tại công trường để xử lý sự cố.
• Tư vấn miễn phí cho đơn vị sử dụng xử lý những sự cố nhỏ kể cả khi hết bảo hành.
• Tiếp tục ký kết hợp đồng bảo trì, bảo dưỡng và phụ tùng phụ kiện sau bảo hành nếu đơn vị sử dụng có nhu cầu.

Một số dự án cổng trục tiêu biểu mà chúng tôi đã thực hiện

Cổng trục 3 tấn, 10 tấn, 25 tấn Công ty cổ phần xây lắp Hải Long

Địa chỉ: Tầng 8, Tòa nhà Taiyo, khu 97 Bạch Đằng, Hạ Lý, Hồng Bàng, Hải Phòng

Công ty cổ phần xây lắp Hải Long là một công ty lớn chuyên gia công kết cấu thép đồng thời cũng là tổng thầu xây dựng đã từng tham gia thi công các dự án xây dựng lớn trong và người nước thậm chí xuất khẩu kết cấu thép.

Xây lắp Hải Long hoàn toàn có đủ năng lực gia công kết cấu thép cầu trục, cổng trục. Chúng tôi, công ty thiết bị nâng hạ Hà Nội sẵn sàng chuyển giao bản vẽ thiết kế và phương pháp tính toán để khách tự gia công nhằm giảm chi phí đầu tư thiết bị. Tuy nhiên được sự tin tưởng tuyệt đối của khách hàng chúng tôi vẫn luôn nhận được đơn hàng cung cấp trọn bộ cầu trục, cổng trục cho các dự án của công ty.

Sản phẩm: Cổng trục 3 tấn x 18.5m dầm đơn; cổng trục 10 tấn x 25m dầm đôi; cổng trục 25 tấn x 32.5m dầm đôi

Cổng trục 3 tấn, 15 tấn Công ty cổ phần chế tạo máy Vinacomin

Địa chỉ: Số 486, đường Trần Phú, Cẩm Thuỷ, TP Cẩm Phả, Quảng Ninh, Việt Nam

Sản phẩm: Cổng trục 3 tấn x 14.7m dầm đơn; cổng trục 15 tấn x 22m dầm đôi

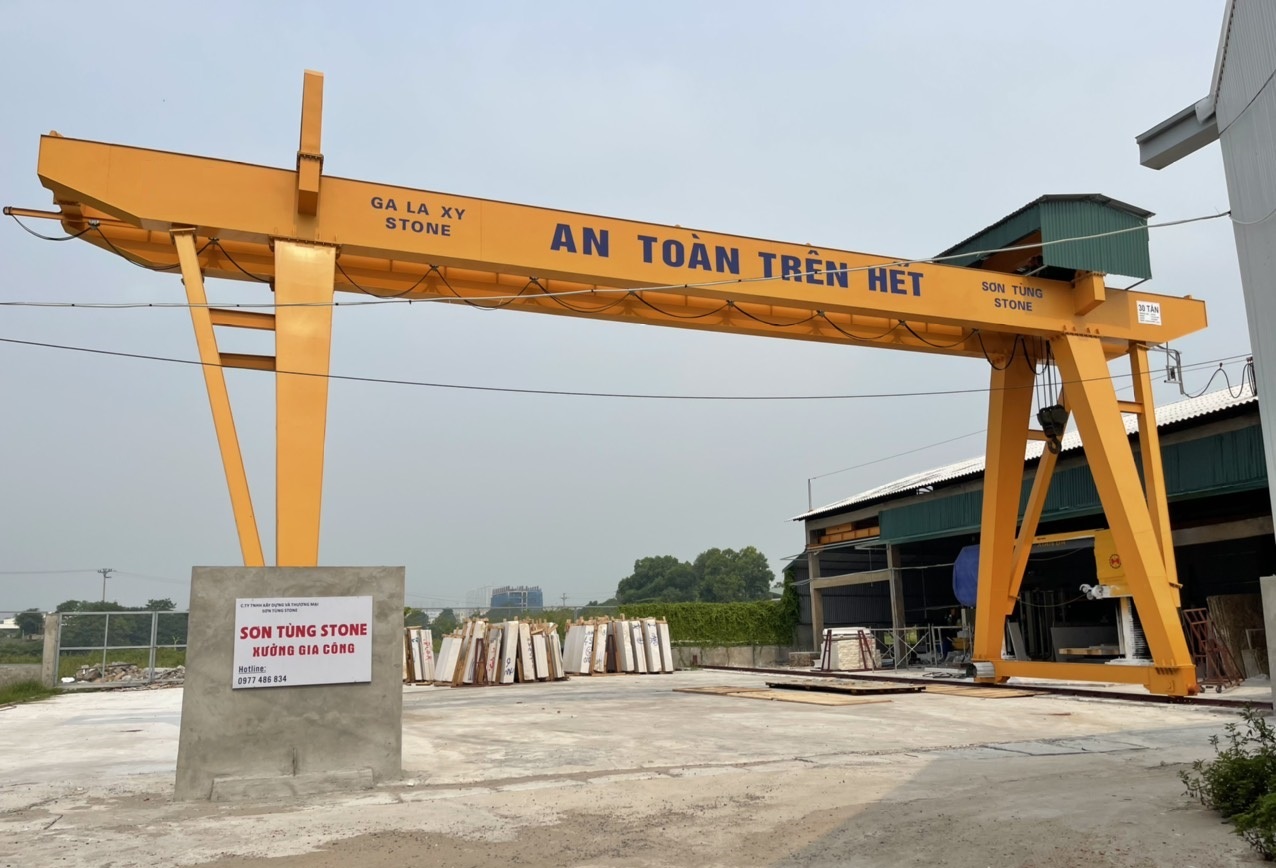

Cổng trục 30 tấn Công ty TNHH đá Sơn Tùng

Địa Chỉ : Km 01 Phan Trọng Tuệ, Vĩnh Quỳnh, Thanh Trì, Hà Nội

Sản phẩm: Cổng trục 30 tấn x 20m dầm đôi

Bán cổng trục 3 tấn, cổng trục 5 tấn, 15 tấn Công ty cổ phần xây lắp Tiến Thịnh

Nhà máy kết cấu thép: Lô CN1, KCN Phúc Khánh, Thành Phố Thái Bình, Tỉnh Thái Bình

Sản phẩm: Bán cổng trục 3 tấn x 12m dầm đơn; cổng trục 5 tấn x 16m dầm đơn, cổng trục 15 tấn x 24m dầm đôi
